Catia修剪部分曲面的详细步骤

Catia修剪部分曲面的详细步骤

编辑:小靖子 来源:互联网 时间:2020-06-12 05:33:20

  • 相关下载1

官方版

CATIA V5-6R2017官方版

大小:1.81GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  使用Catia还不会修剪部分曲面?本节就重点介绍了Catia修剪部分曲面的详细步骤,还不了解的朋友就跟着小编学习一下吧,希望对你们有所帮助。

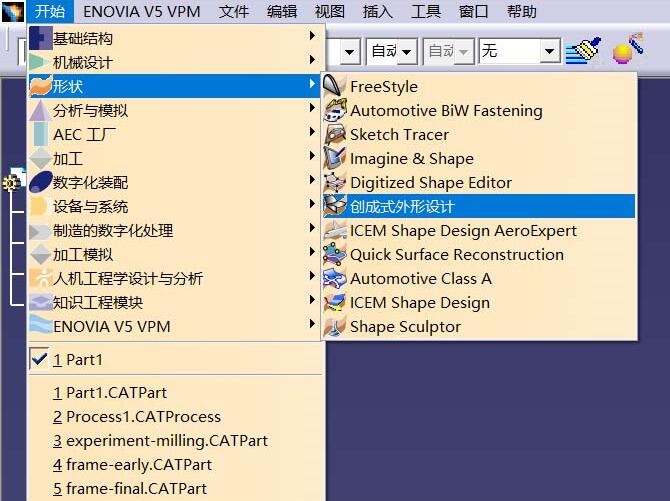

  1、进入创成式外形设计模块

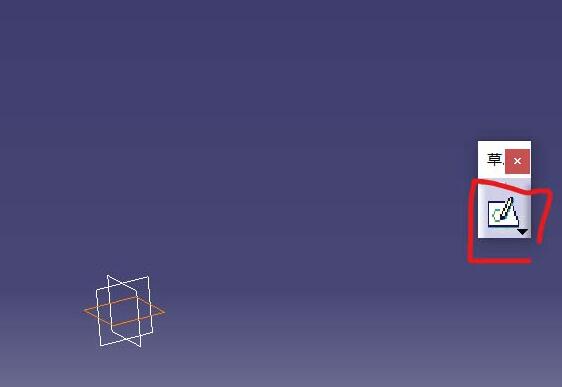

  2、选择好要绘图的平面,进入草图编辑器界面;

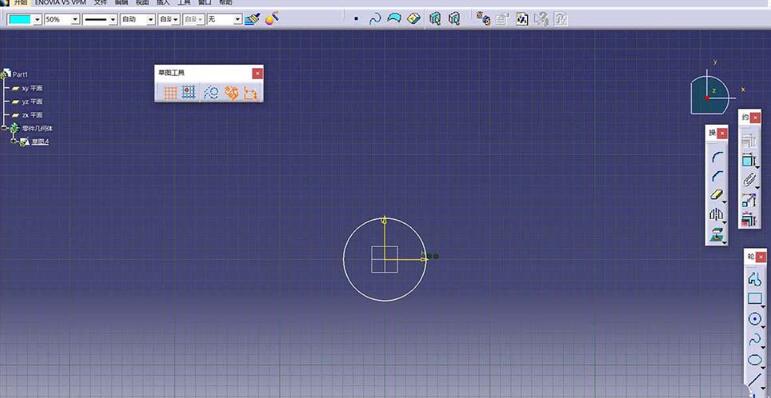

  3、按照设计需求画好轮廓(本次演示为圆管);

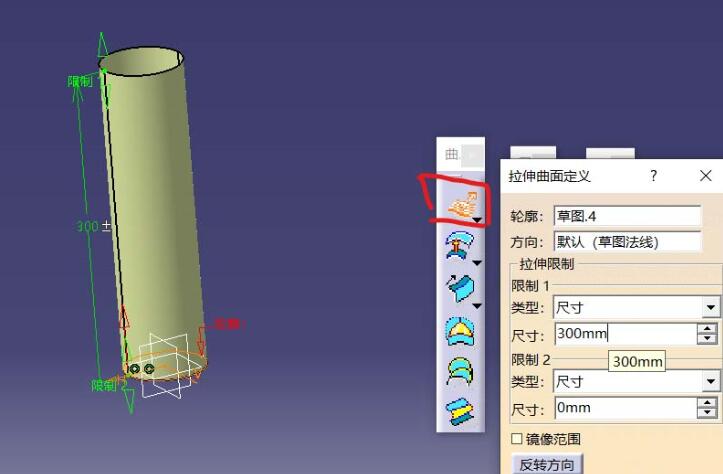

  4、使用“拉伸”指令将轮廓草图拉伸生成圆管;

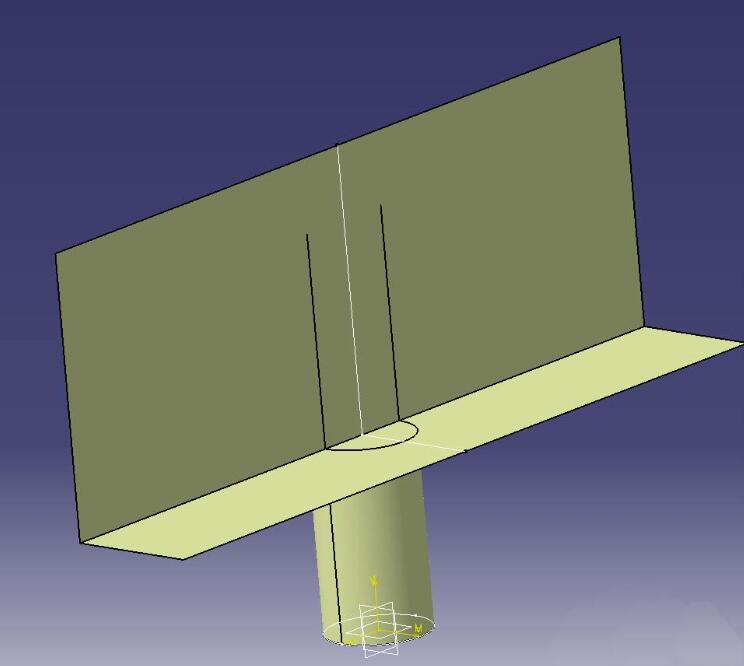

  5、再次进入草图编辑器界面,画好“分割元素”的轮廓(待会用来分割圆管),并使用“拉伸”指令生成分割面;

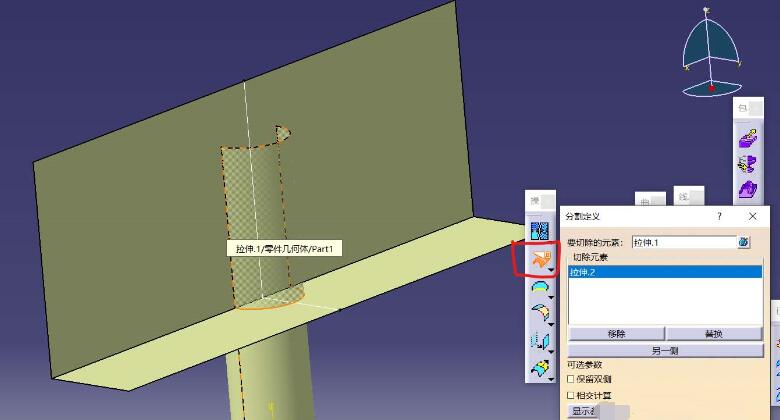

  6、使用”分割“指令进行分割修剪;”要切除的元素“选择圆管、“切除元素”选择L形折面、点击“预留”会发现有一部分变虚了,那就是去除的部分;

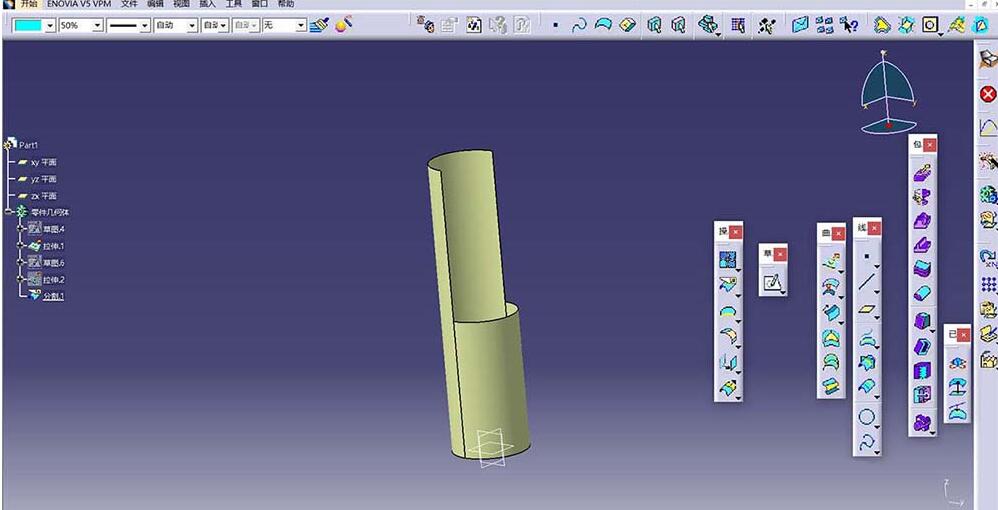

  7、点击“确定”,并将多余图形隐藏即可。


  上文就讲解了Catia修剪部分曲面的详细步骤,希望有需要的朋友都来学习哦。
