使用几何画板标记坐标系功能的操作方法

使用几何画板标记坐标系功能的操作方法

编辑:小安 来源:互联网 时间:2020-06-18 03:43:15

  • 相关下载1

5.0.6.5 免费版

几何画板5.0.6.5 免费版

大小:76.7MB 语言:简体中文

类型:教育教学 等级:

立即下载 查看详情

  对于一些新手伙伴来说,可能还不熟悉几何画板标记坐标系功能,而今天小编就为大家介绍下使用几何画板标记坐标系功能的操作方法,有需要的朋友快来跟随小编一起看看吧!

  举例说明,例如在第一个坐标系中绘制函数f(x)=2x+1,在第二个坐标系中绘制y=x。具体操作如下:

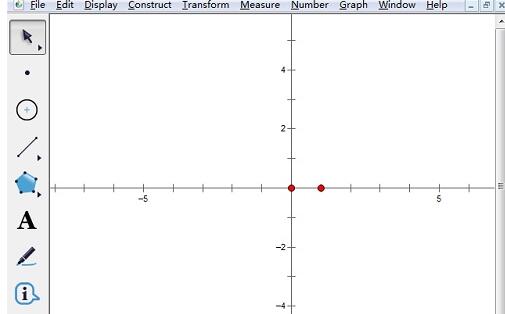

  单击“绘图”——“定义坐标系”,为了看得清楚,可以单击“绘图”——“隐藏网格”,将网格隐藏。

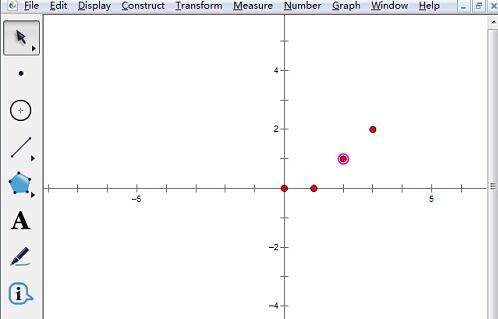

  单击“绘图”——“绘制点”,弹出绘制点对话框,选择“直角坐标”单选框,输入坐标(3,2),单击“绘制”按钮,得到绘制点(3,2);再输入(2,1),单击“绘制”按钮,得到绘制点(2,1),单击“完成”按钮退出绘制点。

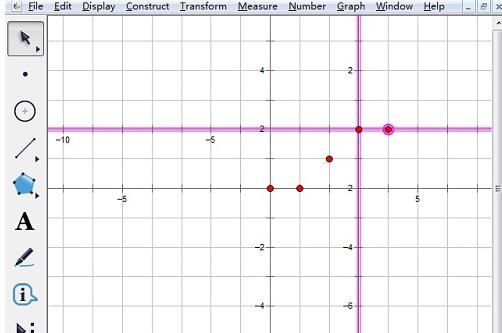

  选中点(3,2),单击“绘图”——“定义原点”,弹出对话框,文是否构建新的坐标系?单击“是”按钮,即可建立一个新的坐标系。

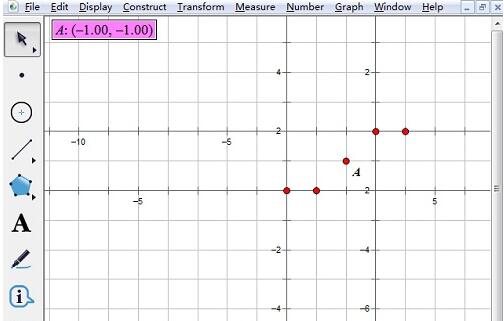

  单击原来的绘制点(2,1),单击“度量”——“坐标”得到A(-1,-1)。拖动两坐标系中的任一单位点,点A的坐标发生变化。通过对比,可以看到点A的坐标值是基于后建坐标的。

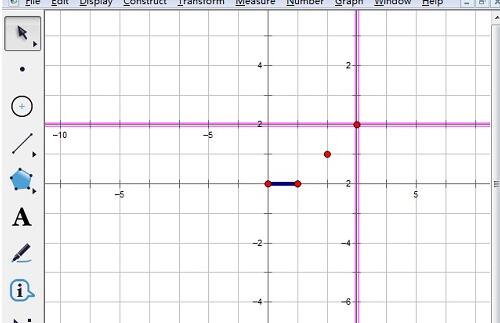

  若两个坐标系要保持单位长度一致,在新建坐标系前,可以将原坐标系的原点和单位点构造线段,选中该线段和原坐标系的(3,2),单击“绘图”——“定义单位距离”,建立新坐标系。

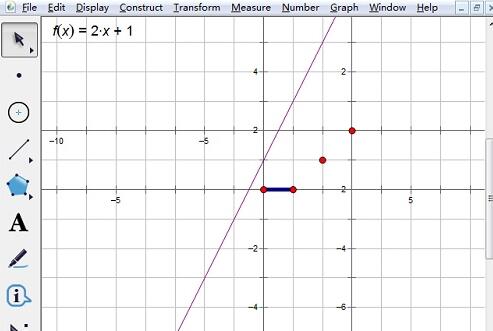

  选中第一个坐标系原点,单击“绘图”——“标记坐标系”就能在5第一个坐标系中进行绘制函数f(x)=2x+1图像。

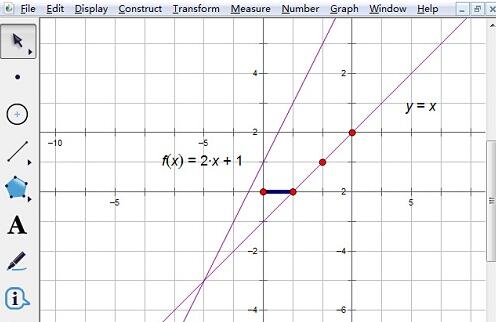

  同样,选中第二个坐标系原点,单击“绘图”——“标记坐标系”就能在第二个坐标系中进行绘制函数y=x图像。


  上文就讲解了使用几何画板标记坐标系功能的操作方法,希望有需要的朋友都来学习哦。
