  相信很多初学者还不清楚UG剖面线制作操作,今日小编就专门分享了有关UG剖面线制作教程,有需要的朋友快来跟随小编一起看看吧!

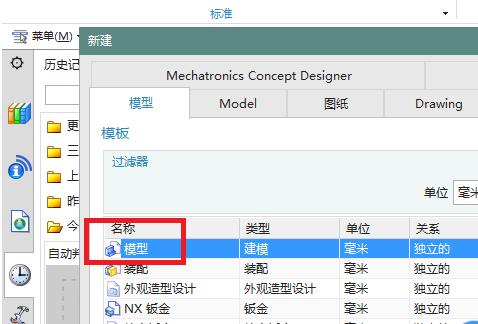

  1、打开UG软件,新建一个空白的模型文件。

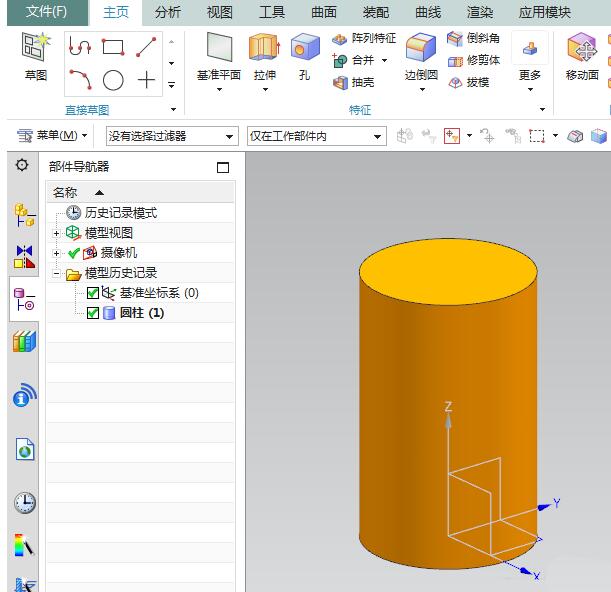

  2、如图,执行【菜单——插入——设计特征——圆柱体】,一切默认,创建一个圆柱体作为后面的演示所用。

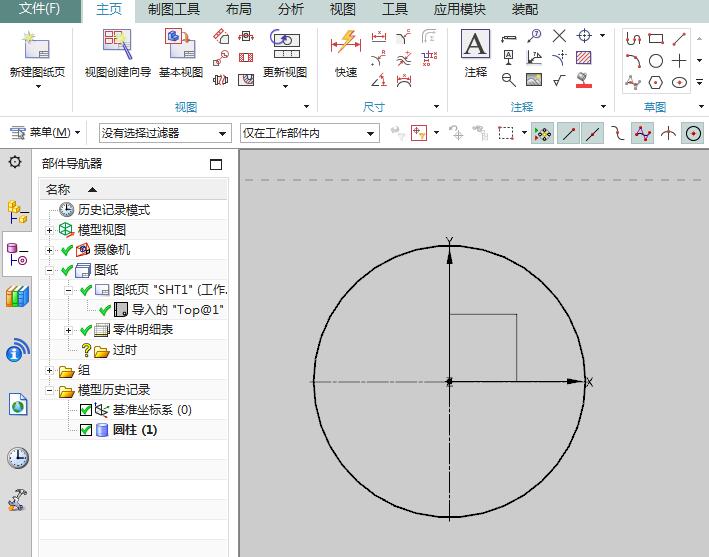

  3、如图,应用模块中点击“制图”,新建一个图纸页,创建一个工程图,作为后面的演示所用。

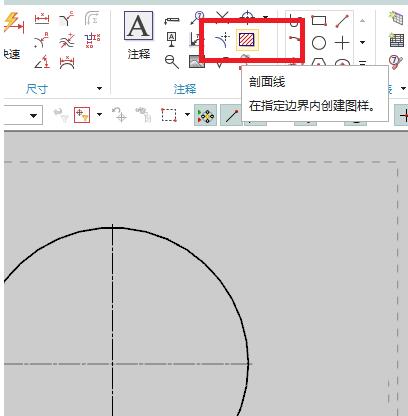

  4、如图,点击工具栏中的“剖面线”图标,激活该命令。

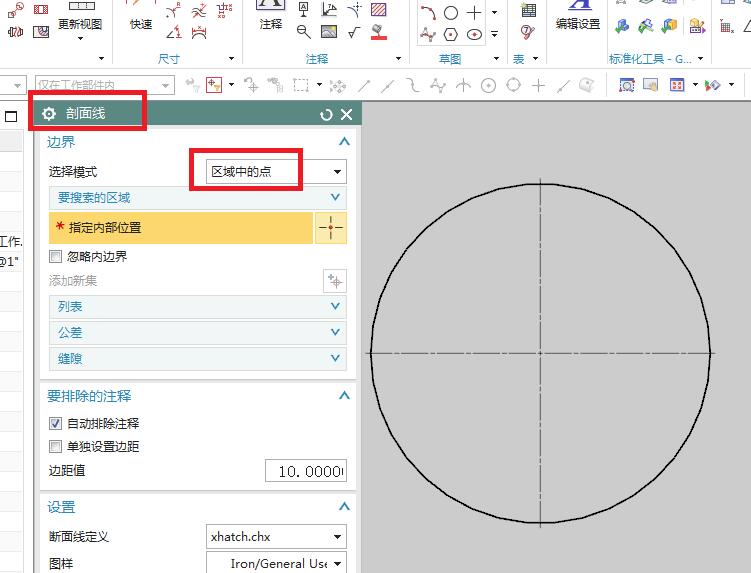

  5、如图,软件中出现了一个“剖面线”对话框,然后“选择模式”选择“区域中的点”,这有可能会是默认的。

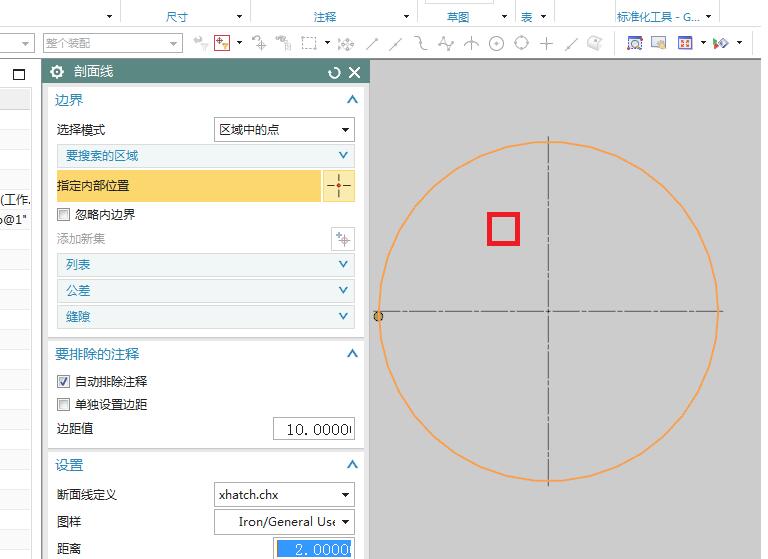

  6、如图,在圆中间点击一下鼠标左键,然后,就一切默认,点击确定。

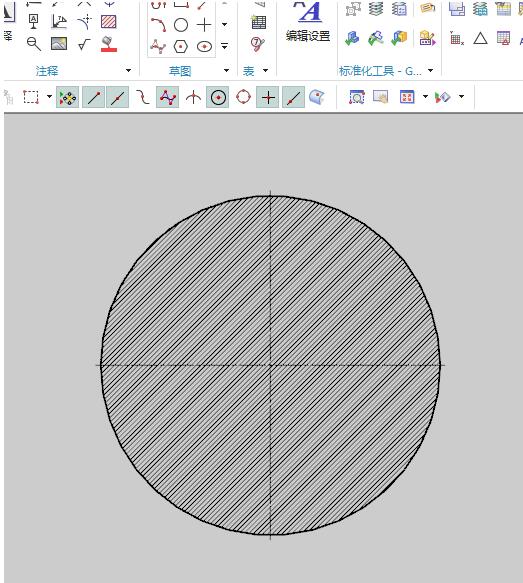

  7、如图,这个圆中间就成功添加了剖面线。


  上文就讲解了UG剖面线制作步骤,希望有需要的朋友都来学习哦。
