UG建模一个汽车消声器的详细步骤

UG建模一个汽车消声器的详细步骤

编辑:小鑫 来源:互联网 时间:2020-06-19 07:27:23

  • 相关下载1

官方版

ug10.0官方版

大小:3.32GB 语言:简体中文

类型:图像制作 等级:

立即下载 查看详情

  UG如何建模一个汽车消声器呢?很多朋友都还不熟悉,下面小编就讲解UG建模一个汽车消声器的详细步骤,希望对你们有所帮助哦。

  1、打开UG软件,

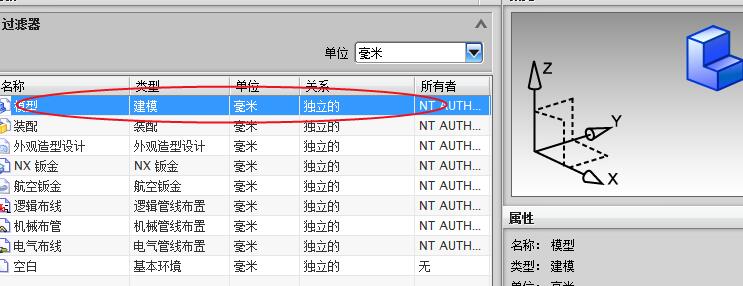

  2、选择建模模块,点击确定

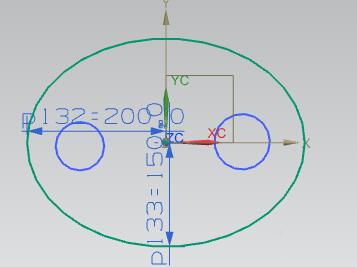

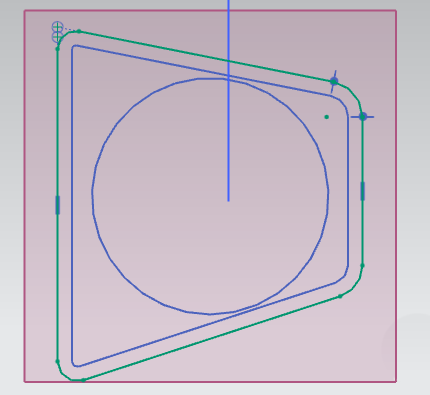

  3、绘制如图的草图,直接绘图或在任务中绘图都可以

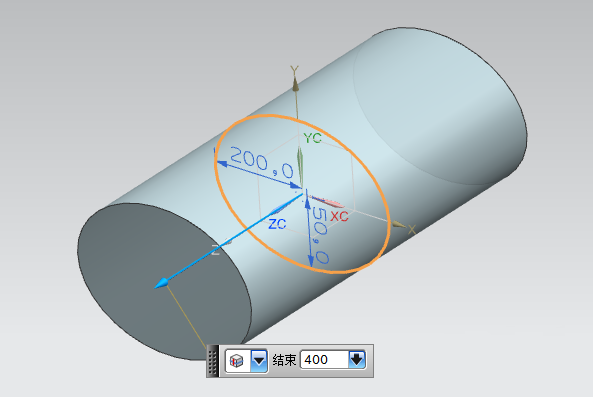

  4、选择对称值,拉伸距离为400mm,

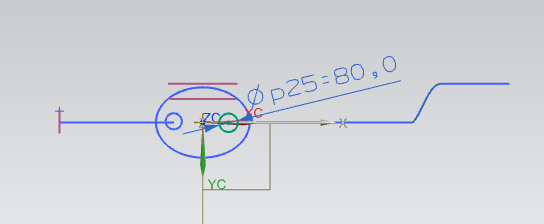

  5、绘制如下的草图,

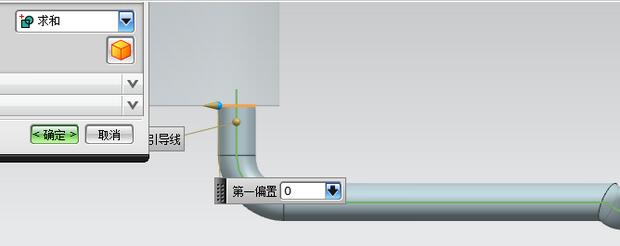

  6、点击沿引导线扫掠命令,选择5条曲线,点击确定

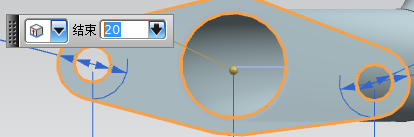

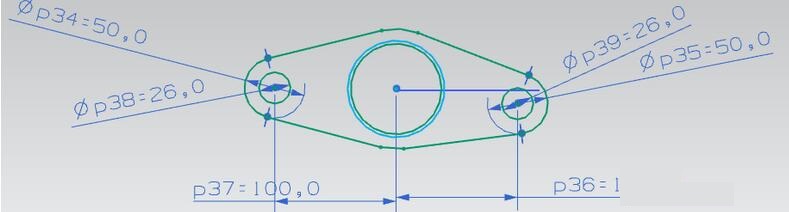

  7、绘制端面草图如下,选择拉伸命令,拉伸距离20mm

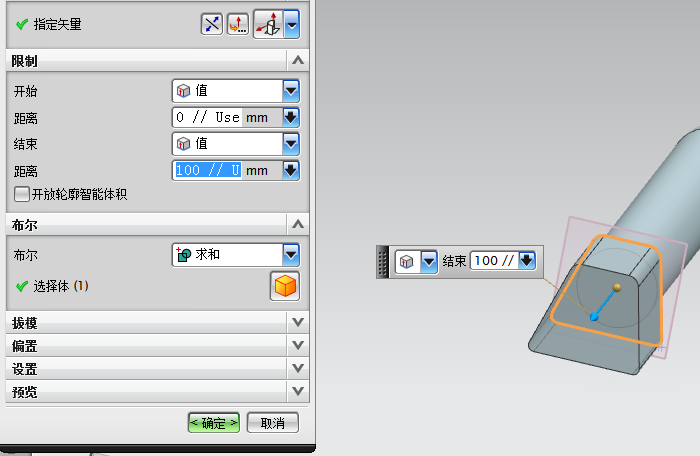

  8、绘制排气尾管草图如下,并拉伸100mm,

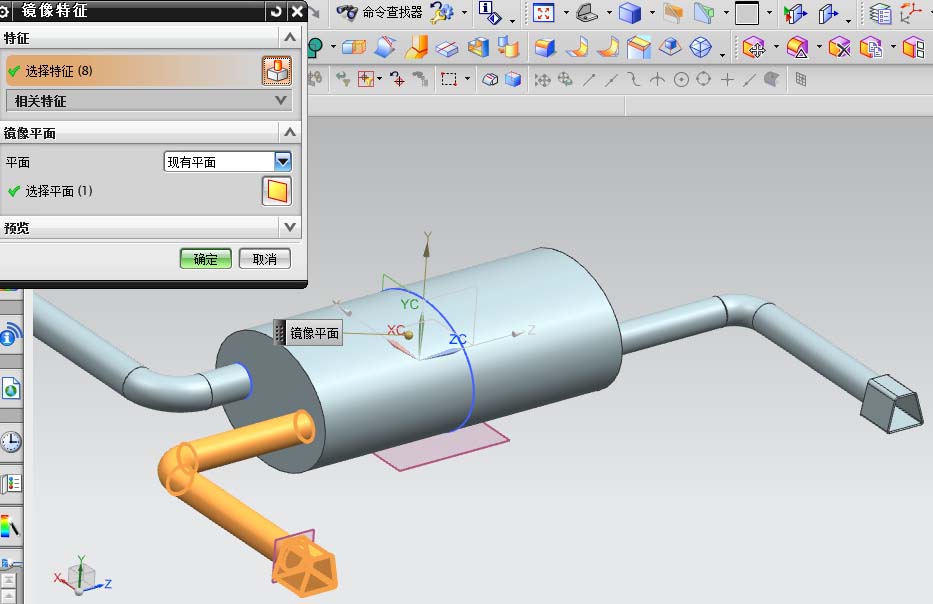

  9、选择镜像特征,将另一个侧图像镜像过来

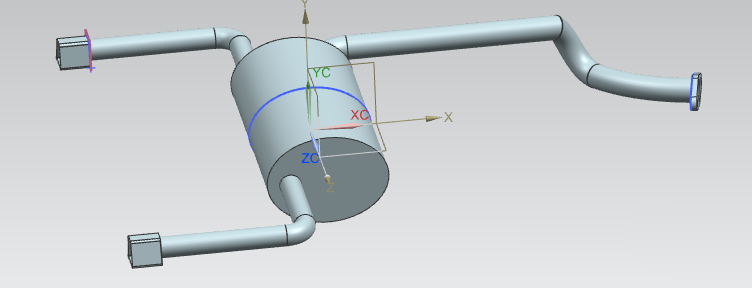

  10、这样一个汽车消声器就绘制好了。


  学完本文UG建模一个汽车消声器的详细步骤,是不是觉得以后操作起来会更容易一点呢?
