使用几何画板绘制彩色立体球的操作流程

使用几何画板绘制彩色立体球的操作流程

编辑:小靖子 来源:互联网 时间:2020-06-30 02:14:36

  • 相关下载1

5.0.6.5 免费版

几何画板5.0.6.5 免费版

大小:76.7MB 语言:简体中文

类型:教育教学 等级:

立即下载 查看详情

  日常生活里,相信大家都见过彩色立体球。那么倘若想使用几何画板这款几何绘图工具来绘制彩色立体球的话,应该如何操作呢?这里笔者就分享使用几何画板绘制彩色立体球的操作流程,有需要的朋友不要错过哦。

  1.新建一个几何画板文件。使用“圆工具”绘制一个圆心为A,过点B的圆。

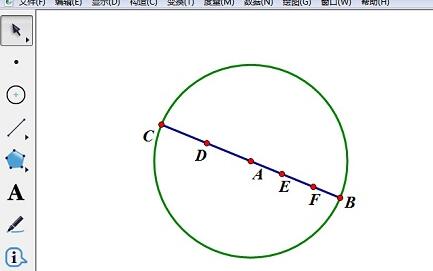

  2.绘制直线AB,与圆相较于点C。将直线AB隐藏。绘制线段BC。在BC上任取一点D、E、F,如图所示。


  3.选中点D,选择“编辑”—“操作类按钮”—“动画”命令。使点D在线段BC上移动。

  4.度量线段CD、CE、CF、CB的长度。选中点C、D,在“度量”菜单下选择“距离”,测量线段CD长度,其余线段的长度测量方法一样。

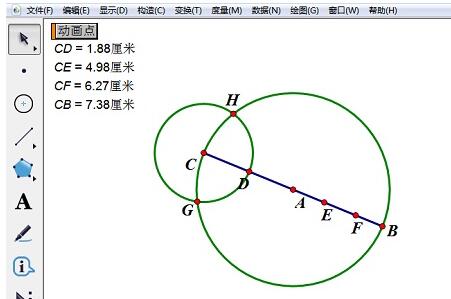

  5.以点C为圆心,过点D绘制圆。依次选中点C、D,在“构造”菜单下选择“以圆心和圆周上一点绘圆”命令绘制圆C,与圆A相较于点G、H,如图所示。

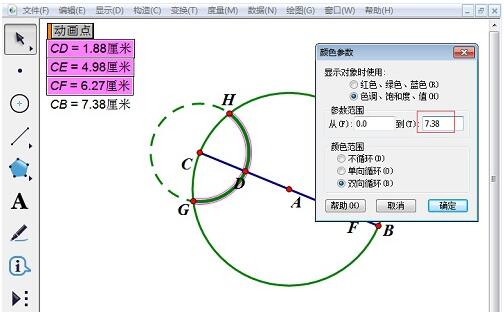

  6.绘制圆C的弧GH,线型设置为粗线。选中圆弧GH,线段CE、CD、CF的长,选择“显示”—“颜色”—“参数”命令,进行如下图所示的设置,其中参数范围的最大值是线段CB的大小。

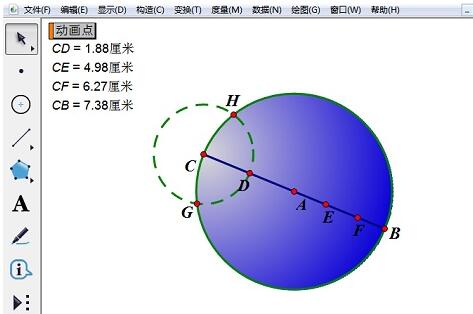

  7.依次选中圆弧GH和点D,选择“构造”—“轨迹”命令,出现如图所示的图像。

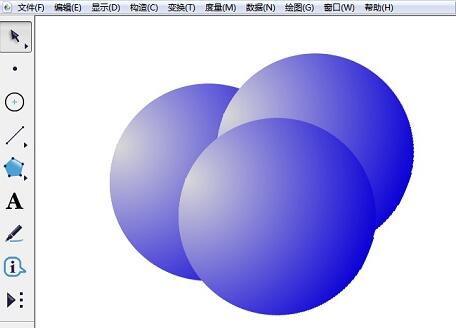

  8.将多余的对象隐藏。将球体进行复制、粘贴,多绘制出这样的几个球体,出现了如图所示的图像。


  上面就是小编为大家讲解的使用几何画板绘制彩色立体球的操作流程,一起来学习学习吧。相信是可以帮助到一些新用户的。
