StrucKit

StrucKit1.0 官方版 StrucKit

StrucKit段首LOGO

软件大小:9.0MB

软件语言:简体中文

软件授权:免费版

软件类别:应用其他

软件等级:

更新时间:2020-06-12

下载次数:158

应用平台:/Win10/Win8/Win7/WinXP

下载服务协议见页面底部
相关软件下载
  • 软件介绍
  • 软件截图
  • 下载地址
  • 其他版本
  • 相关阅读
  • 网友评论

StrucKit官方版是一款适用范围广、界面精美的地质构造应力分析软件,StrucKit最新版主要有统计设置、边界统计、应变椭圆和网格浏览四种操作功能,图像还可以在网格浏览和图片显示之间进行转换,可以给用户更多方面的数据信息。StrucKit集成了反向轮法测应变的使用、FRY法测应变的使用、网格法测应变场的使用等功能。

相似软件
版本说明
软件地址


StrucKit功能介绍

  1、反向轮法测应变的使用

  运行StrucKit软件,在任务窗口中选中“反向轮法测应变”上面的图标,然后单击确定。进入反向轮法测应变窗口。

  在反向轮法测应变窗口中,打开“操作/边界统计”菜单,进入边界统计过程,软件会自动统计图象上0—180度之间反向转动单位角度的倍数角度下的颗粒边界数目。

  2、FRY法测应变的使用

  运行StrucKit软件,在任务窗口中选中“FRY法测应变”上面的图标,然后单击确定。进入FRY测应变窗口。

  在FRY法测应变窗口中,打开“文件/数据文件”菜单,进入打开数据文件窗口,可以在窗口中改变目录以便进行文件的选取,该窗口可以输入的数据文件格式有:*.txt;*.dat等。选中需要使用的中心点坐标数据文件,单击“打开”按纽,返回上层窗口。

  3、网格法测应变场的使用

  运行StrucKit软件,在任务窗口中选中“网格法测应变场”上面的图标,然后单击确定。进入网格法测应变场窗口。

  在网格法测应变场窗口中,打开“文件/打开数据”菜单,进入打开数据文件窗口,可以在窗口中改变目录以便进行文件的选取,该窗口可以输入的数据文件格式有:*.dat;*.txt等。选中需要使用的网格法变形前与变形后的坐标点数据文件,单击“确定”按纽,返回上层窗口。

  4、产状优势方位的使用

  运行StrucKit软件,在任务窗口中选中“产状优势方位”上面的图标,然后单击确定。进入产状优势方位窗口。产状优势方位窗口中,打开“文件/数据文件”菜单,进入打开数据文件窗口,可以在窗口中改变目录以便进行文件的选取,该窗口可以输入的数据文件格式有:*.txt;*.dat等。选中需要使用的构造面理或线理数据文件,单击“打开”按纽,返回上层窗口。

  5、节理玫瑰花图的使用

  运行StrucKit软件,在任务窗口中选中“节理玫瑰花图”上面的图标,然后单击确定。进入节理玫瑰花图窗口。

  在玫瑰花窗口中,打开“文件/数据文件”菜单,进入打开数据文件窗口,可以在窗口中改变目录以便进行文件的选取,该窗口可以输入的数据文件格式有:*.txt;*.dat等。选中需要使用的节理数据文件,单击“打开”按纽,返回上层窗口。

  运行StrucKit软件,在任务窗口中选中“岩组图”上面的图标,然后单击确定。进入岩组图窗口。

  岩组数据也可以直接在岩组图窗口上的表格内输入,打开菜单“操作/产状数据”可以切换到表格界面。输入完后,打开菜单“操作/选项”,进入岩组选项窗口,完成窗口内的输入,见图四。数据与得到的极点图或极点等密图可用菜单“文件/保存数据”与“文件/保存图象”进行保存。可用菜单“文件/打印图片”在程序中直接打印图片。

StrucKit软件特色

  1、三点法求产状的使用

  运行StrucKit软件,在任务窗口中选中“三点法求产状”上面的图标,然后单击确定。进入三点法求产状窗口。

  在三点法求产状窗口中,可以直接输入面状构造的三个控制点坐标,也可以单击“打开”按纽从文本文件输入控制点坐标。单击“计算”按纽进行计算,可以在产状栏中输出计算结果。单击“保存”按纽可以保存坐标点数据和计算结果。

  2、岩层真厚度的使用

  运行StrucKit软件,在任务窗口中选中“岩层真厚度”上面的图标,然后单击确定。进入岩层真厚度窗口。

  在岩层真厚度窗口中,填入各项数据后,单击“岩层真厚度”按纽,可以直接计算出岩层真厚度,并显示在“岩层厚度”一栏中,单位与输入的测线斜距一致。

  3、线条曲率的使用

  运行StrucKit软件,在任务窗口中选中“线条曲率”上面的图标,然后单击确定。进入线条曲率窗口。

  在线条曲率窗口中,打开“操作/图象二值化”菜单,对线条图象进行二值化,以便进行线条的追踪与拟合。在图象二值化阀值窗口中,输入阀值(0—255),一般取128;如果图象颜色过浅,阀值就偏大一些,可以取200。实际操作中可以多试几次。

  4、褶皱流变计的使用

  在褶皱流变计窗口中,打开“文件/打开数据”菜单,输入能干层褶皱四分之一波长三等分点Y坐标值以及褶皱弧长、波长和平均厚度等参数。

StrucKit系统要求

  CPU: Pentium 266 或以上

  内存: 32M 或以上

  显示器: 14寸 或以上,分辨率800x600 或以上

  操作系统: 适用于Win98/2000/XP等Win32操作系统

StrucKit安装步骤

  1、在PC下载网下载StrucKit官方版的压缩包,解压后,双击exe文件,进入安装界面,点击下一步


  2、设置软件安装位置,点击浏览可以自由设置,建议大家选择安装在D盘,然后点击开始


  3、StrucKit官方版正在安装,我们耐心等待一下


  4、软件安装成功,点击确定结束安装


StrucKit使用方法

  反向轮法测应变的使用

  步骤1:

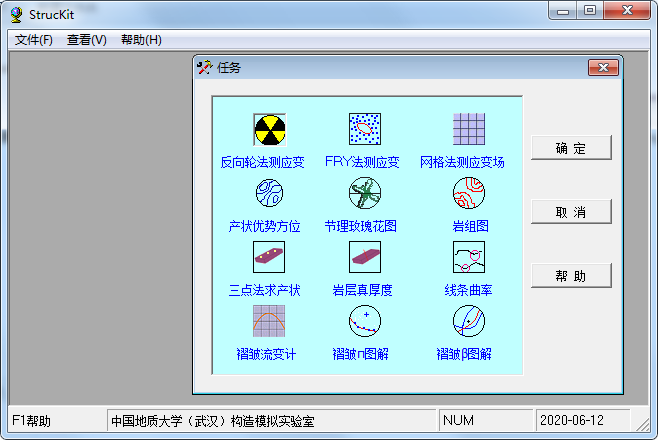

  运行StrucKit软件,在任务窗口中选中“反向轮法测应变”上面的图标,然后单击确定。进入反向轮法测应变窗口。

StrucKit中文版图片6

  步骤2:

  在反向轮法测应变窗口中,打开“文件/打开图象”菜单,进入打开图形文件窗口,可以在窗口中改变目录以便进行文件的选取,该窗口可以输入的图形文件格式有:*.bmp;*.jpg;*.jpeg;*.gif;*.wmf;*.emf等。选中需要使用的颗粒轮廓图形文件,单击“打开”按纽,返回上层窗口。

StrucKit中文版图片7

  步骤3:

  在反向轮法测应变窗口中,打开“操作/统计设置”菜单,进入统计设置窗口,该窗口中可以设置反向轮上的直线数目和反向转动的单位角度。统计设置的一般遵循的规律是:颗粒小,数目多,则直线数目可以少;反向转动角度5度左右;颗粒大,数目少,则直线数目要多;反向转动角度2度;这些设置可以根据得到的结果反过来调整,以得到最佳效果。单击“确定”按纽,返回上层窗口。

StrucKit中文版图片7
StrucKit中文版图片8

  步骤4:

  在反向轮法测应变窗口中,打开“操作/边界统计”菜单,进入边界统计过程,软件会自动统计图象上0—180度之间反向转动单位角度的倍数角度下的颗粒边界数目。

StrucKit中文版图片7
StrucKit中文版图片7

  步骤5:

  在反向轮法测应变窗口中,打开“操作/应变椭圆”菜单,进入反向轮法图形结果窗口。该窗口中,可以调整拟合曲线的次数,一般遵循的规律是:曲线拟合次数一般在3—5较好,使拟合曲线接近于正弦或余弦形态,曲线最高点与最底点的角度值相差近于90度。单击“曲线拟合”按纽,颗粒边界数目与角度关系便拟合出来;单击“应变椭圆”按纽,颗粒变形的应变椭圆被显示出来。单击“保存图象”按纽,可以保存按纽右边显示的图象,图象可以是拟合曲线或应变椭圆。

StrucKit中文版图片7
StrucKit中文版图片9

  步骤6:

  在反向轮法测应变窗口中,打开“操作/网格浏览”菜单,可以进行颗粒边界数目数据的查看;打开“文件/保存数据”菜单,可以保存数据结果;打开“文件/保存图象”菜单,可以保存颗粒图形;打开“文件/打印图片”菜单,可以打印颗粒图象。

StrucKit更新日志

  1. 优化的脚步从未停止!

  2. 更多小惊喜等你来发现~

小编推荐:StrucKit官方版包含了十二种功能,为用户带来了诸多的便利,强烈推荐大家下载使用,另外还有迈实层次分析法AHP软件推荐给大家下载使用。
