smith圆图阻抗匹配计算软件

smith圆图阻抗匹配计算软件2.1 免费版

smith圆图阻抗匹配计算软件段首LOGO

软件大小:1.10MB

应用平台:WinAll

软件授权:免费版

软件类别:应用其他

软件等级:

更新时间:2017-12-07

软件热度:207

软件语言:英文

鲁大师 鲁大师
抖音电脑版 抖音电脑版
Flash中心 Flash中心
photoshop cs6 photoshop cs6
QQ浏览器 QQ浏览器
百度一下 百度一下
驱动精灵 驱动精灵
360浏览器 360浏览器
  • 软件介绍
  • 下载地址
  • 相关阅读
  • 网友评论

smith圆图阻抗匹配计算软件是一款计算史密斯圆图的软件,界面简洁,操作方便,体积小巧,功能全面,而且这个做阻抗匹配很好的,有需要的赶快下载吧!

相似软件
版本说明
软件地址

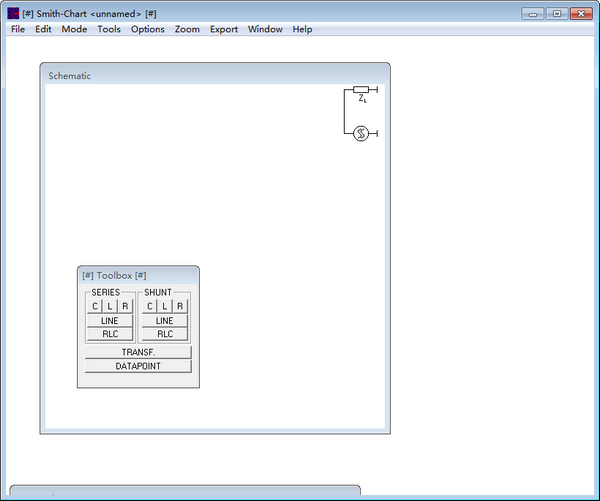

smith圆图阻抗匹配计算软件

smith圆图阻抗匹配计算软件使用说明

  史密斯圆图红色的,以水平线为圆心的圆代表等电阻线,
在该圆上任意一点的电阻都相等,也就是在该圆上实部都相等;
红色的向上或者向下的圆弧表示等阻抗线,在该圆上任意一点的阻抗相等,也就是该圆上虚部都相等;
蓝色的以水平线为圆心的圆代表等电导线,在该圆上任意一点的电导都相等;
蓝色的向上或者向下的圆弧表示等电纳线,在该圆上任意一点的电纳相等;
圆中间水平线是纯阻抗线,如果有点落在该直线上,表示的是纯电阻,
线上的标注均为电阻值(已做归一化处理);上面的英文
resistance component (r/zo), or conductance component (g/yo)
电阻(r/zo)或者电导(g/yo)
水平线上方是感抗线,下方是容抗线;落在线上方的点,用电路表示,
就是一个电阻串联一个电感(b点),落在线下方的点,是一个电阻串联一个电容(c点);
最内的第一个大圆,也就是用红色、蓝色标有1.0、0.9等数值的地方,表示的是阻抗或者导纳的数值。例如水平线上方,用红色标有0.2的地方,表示阻抗是50*0.2j=10j,上面的英文
inductive reactance component (+jx/zo), or capacitive susceptance (+jb/yo)
感抗 (+jx/zo)或者是容性电纳(+jb/yo)
capacitive reactance component (-jx/zo), or inductive susceptance (-jb yo)
容抗 (+jx/zo)或者是感性电纳(+jb/yo)
第二、三个大圆,
angle of transmiss on coefficient in degrees
传输系数的角度
angle of reflection coeffcient in degrees
反射系数的角度
第四、五个大圆,用于传输线计算,
wavelengths toward generator
朝向信号源的波长
wavelengths toward load
朝向负载的波长
为了计算方便一般都会以50欧阻抗做归一化处理,
例如一个100欧的电阻,在图上显示的是2(100/50)那个点;

smith圆图阻抗匹配计算软件更新日志

  1:优化了性能

  2:解决bug问题我们是认真的
