Analyzer Studio官方版是一款十分受欢迎的逻分析仪软件,Analyzer Studio官方版界面友好美观,功能强劲实用,支持分析数字系统逻辑关系,Analyzer Studio官方版还提供标签管理、触发管理、查找管理、测量管理、统计管理、设备管理等功能,可有效提高工作的效率。
-
0.97.4 官方版查看
-
2.3 官方版查看
-
0.41 最新版查看
-
5.1 官方版查看
-
官方版查看
Analyzer Studio功能介绍
标签管理:
对所有标签进行统一管理的模块。这些标签可以被所有模块所使用。通过该模块可以对标签和标签组进行增加、删除、修改等操作。
别名管理:
将总线上的数据转化为别名的显示方式,使得用户一目了然的查看自己关心的数据,可以选择过滤不关心的数据。而别名表管理模块就是对这些所有别名的管理。
触发管理:
对所有触发类型的管理模块。不同的设备支持的触发类型是不相同的。触发管理中完成触发的设置,以及创建不同的触发资源。
查找管理:
对所有查找操作以及查找结果进行统一管理的模块。查找管理模块作为独立模块存在,查找结果可以被所有模块所使用。
测量管理:
对整个AS框架中的所有测量项目的管理模块。通过该模块可以管理所有测量相关的信息,增加删除测量、查看测量结果、保存测量结果等等。
Analyzer Studio官方版支持统计管理:
对程序中所有统计项的管理,通过该模块可以管理所有统计项相关的信息,增加删除统计项、保存统计结果等等。
设备管理:
所有序实例必须通过设备服务程序才能进行设备操作,因此连接使用物理设备时,必需保证设备服务已经启动。
Analyzer Studio软件特色
频率值:设置异步采样时的频率数值部分;
频率单位:设置异步采样时的频率数级部分;
时钟类型:设置同步采样时,时钟有效类型,可选项有:上升沿、下降沿、双边沿;
门限电压:包含POD A和POD B,设置信号的高电平阈值,可以选择提供的选项值,也可以输入-10~+10范围内的任意值,单位为V;
存储容量:设置采集数据时使用的存储深度;
触发位置:在这里可以设置显示多少触发前的数据;
压缩:设置是否启用压缩存储模式,使用压缩存储可以大幅提高采集数据量;
总线滤波:设置是否开启硬件提供的总线级别的滤波功能,可消除部分数据抖动;
通道滤波:设置是否开启硬件提供的通道级别的滤波功能,可消除部分信号中的毛刺;
Analyzer Studio安装步骤

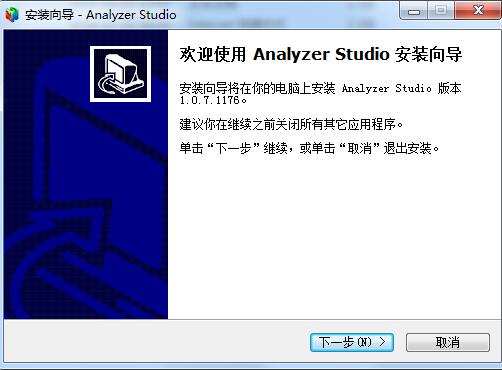

1、双击安装文件,进入安装向导界面,点击下一步
2、选择目标位置,默认的是“C:Program Files (x86)zhiyuanAnalyzerStudio”,可以点浏览进行修改

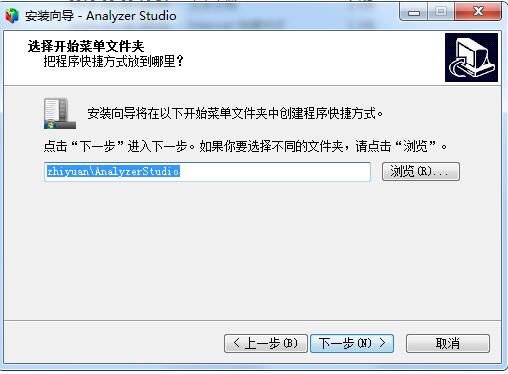

3、设置开始菜单文件夹,默认即可

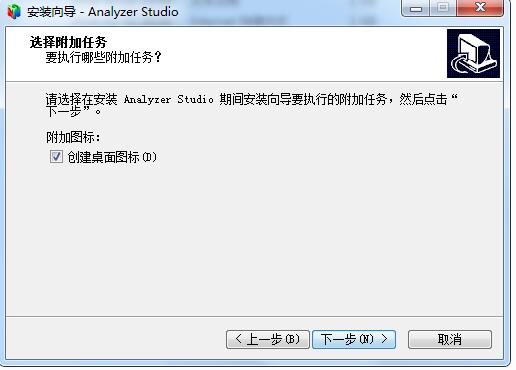

4、创建桌面图标

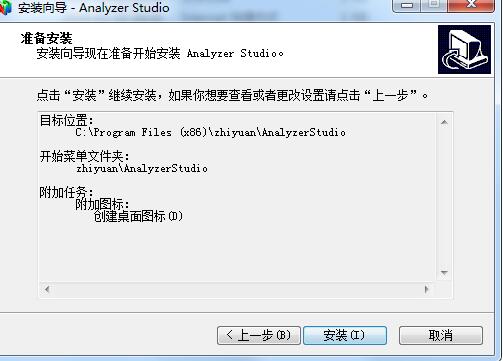

5、确认安装信息,点击“安装”
6、安装完成即可使用。
Analyzer Studio使用说明
1、配置硬件
配置硬件的具体步骤如下:
连接待测试通道。
连接电源接地通道
将逻辑分析仪连接到PC端
打开待测设备电源和逻辑分析仪电源
2、打开软件
3、新建总线配置
点击“新建”菜单。
配置数据源为“LAB7504”
配置分析模块为“UART”。(如果不需要分析数据,则选择“无”)
配置输出模块为“波形视图”
点击“确定”产生新工程。
注:各个模块的颜色根据其状态的不同而不同。其中“LAB7504”当设备在线时为绿色。
4、配置采集模块

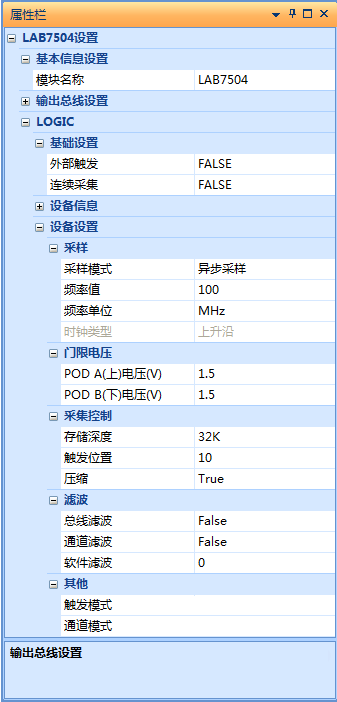

点击“LAB7504”模块,查看并设置属性框。以下是需要酌情设定的模块。
设置“采样频率”100M;根据待测信号频率确定。
设置“门限电压”根据待测信号的设置。
设置“存储深度”32K;
设置“压缩”为TRUE(部分设备支持)。

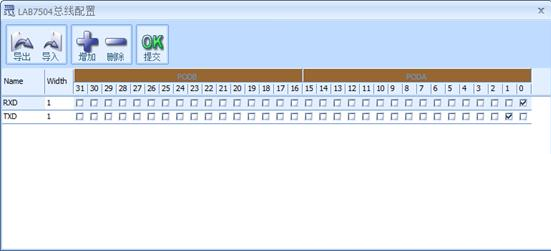

5、设置总线
双击模块“LAB7504”弹出总线设置对话框
增加总线“RXD”和“TXD”并选择其对应的通道。
点击“提交”完成总线配置。

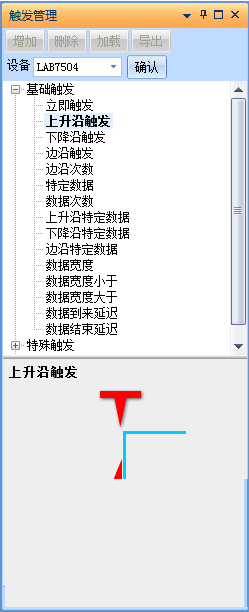

6、配置触发
点击“触发管理”弹出触发管理视图。
在“触发管理”视图内,点击“确定”完成触发设置。

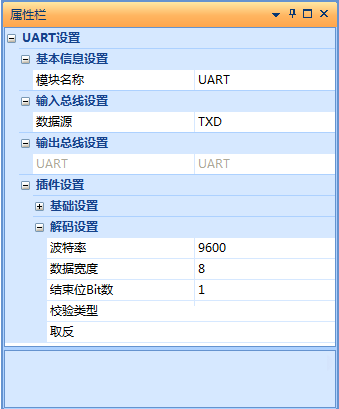

7、配置分析插件
点击“UART”模块,并查看属性框
8、采集分析
点击“开始”菜单内“开始”完成数据采集和分析功能。

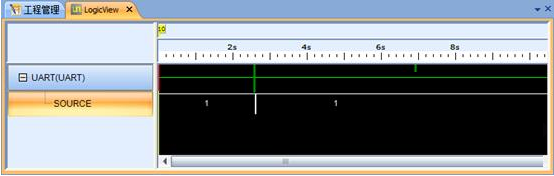

9、查看分析数据
双击“波形视图”进入数据查看界面。
通过视图内放大缩小功能(可以通过视图菜单内放大/缩小选项)查看数据内细节。
Analyzer Studio更新日志
1.对部分功能进行了优化
2.解了好多不能忍的bug
