SynoChip芯片测试程序官方版是一款能够对纸纹进行录入别识别的机械电子软件,SynoChip芯片测试程序官方版功能强大,操作简单易学,用户朋友们可以根据自身的需求使用SynoChip芯片测试程序最新版来对指纹信息进行录入、识别、管理等操作。想想会对大家有所帮助。
-
0.97.4 官方版查看
-
2.3 官方版查看
-
0.41 最新版查看
-
5.1 官方版查看
-
官方版查看
SynoChip芯片测试程序功能介绍
下载图像:将指定位置的图像加载到图像显示区域;
连续获取图像:软件连续从 Demo 板 DSP 内获取指纹图像;
单一比对:选择要匹配的指纹模板,然后将手指放到传感器上采集图像进行匹配,匹配信息在上方的显示区域显示;
搜索:搜索当前指纹库内的模板与采集到的指纹图像进行比对,比对信息在上方的显示区域显示;
连续搜索:连续搜索当前指纹库内的模板与采集到的指纹图像进行比对,比对信息在上方的显示区域显示;
获取随机数:获取随机数,并在上方的显示区域显示;
读取有效模板数:获取当前指纹库内有效指纹模板的个数;
采集指纹库:建立指纹信息库,根据用户设置自动采集指纹图像按指定号码存储到指定位置,完成连续录入保存功能;
SynoChip芯片测试程序软件特色
操作简单,没有任何复杂的操作步骤
SynoChip芯片测试程序最新版的体积小,而且无需繁琐的安装步骤,下载即用
SynoChip芯片测试程序最新版支持对软件的显示语言进行设置
SynoChip芯片测试程序官方版支持对指纹信息进行录入并管理
可对已录入的指纹信息进行单一比对、单一删除、搜索等操作
可使用此软件来获取指定的图像信息
软件提供读记事本、写记事本、获取随机数等功能供用户选择使用
支持一键下载指纹库信息,同时也支持一键上传指纹库信息
用户可根据需求来对设备配置参数进行设置
SynoChip芯片测试程序使用说明

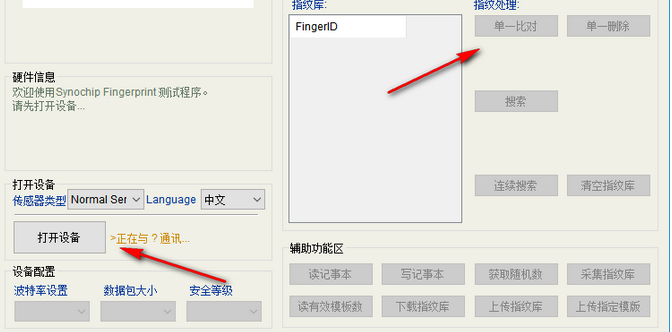

1、打开SynoChip芯片测试程序显示的界面如图所示,可以在这里查看软件的全部功能
2、如果你的设备已经正常连接就可以在这里打开,从而将设备连接到这款软件测试
3、设置串口参数
串口号:COM1
软件会先搜索USB和 UDISK设备,而后搜索串口,需要先设置串口号
4、因为小编无法打开设备,所以这些功能都无法使用,你需要打开设备才能在软件管理图像,管理指纹
SynoChip芯片测试程序官方教程
SYDemo 测试软件使用说明
一、Demo 板安装
1.1 供电模式选择:
● USB 总线供电模式:将 Demo 板上的拨动开关拨到“USB”位置,然后将 PC 与Demo 板通过 USB 电缆连接;
● 外部供电模式:将 Demo 板上的拨动开关拨到“DC5V”位置,然后将+5V 的电源连接到 Demo 板的电源插座 J1,同时将 PC 串口与 Demo 板串口通过 RS232电缆连接;
1.2 DB9 插座引脚定义:
Demo 板上为孔式 DB9 插座:2 脚为 TX 端、3 脚为 RX 端、5 脚为 GND 端。
二、 软件操作简要说明
2.1 打开设备:
点击“打开设备”
设备连接成功后在“打开设备”按键上方会出现相关 Demo 板的硬件信息,
2.2 指纹录入功能:
单枚指纹的录入:点击“录入模板”按钮,弹出“设置存放地址”对话框,填写“存放地址”,点击“OK”
按上方的提示信息,将手指放在传感器上,录入第一枚指纹,提取特征点成功后,软件会再次提示将手指放在传感器上,录入第二枚指纹,提取特征点并与第一枚合并成功后,一枚指纹的录入就完成了。
多枚指纹的录入:点击“连续录入”按钮,弹出“设置起始地址”对话框,签写待录入指纹的起始地址,点击“OK”,按上方的提示信息,将手指放在传感器上,录入第一枚指纹,提取特征点成功后,软件会再次提示将手指放在传感器上,录入第二枚指纹,提取特征点并与第一枚合并成功后,一枚指纹的录入就完成了。此时软件会自动将地址加 1,然后录入第二枚指纹图象,按上述顺序依次录入多枚指纹后,点击“取消当前操作”按钮。
2.3 指纹搜索功能:
单次搜索:点击“搜索”按钮,将手指放到传感器上,此时软件自动搜索指纹库并判断与当前手指特征是否吻合,然后将搜索结果显示在上方的提示信息中,包括搜索时间和指纹 ID 号;
连续搜索:点击“连续搜索”按钮,将手指放到传感器上此时软件自动搜索指纹库并判断与当前手指特征是否吻合,然后将搜索结果显示在上方的提示信息中,包括搜索时间和指纹 ID 号;判断完第一次后会自动去判断下一次的手指 ID 号。
2.4 指纹库的删除:
单个指纹的删除:在“比对”单元中,单击选中其中一个指纹模板,然后点击“删除”,将该指纹模板删除;
整个指纹库的删除:点击“清空”按钮,删除指纹库内所有指纹模板信息。
2.5 获取图像功能:
点击“获取图像”,Demo 板将上传当前采集到的指纹图像到软件的显示区域;
点击“连续获取图像”,Demo 板将连续上传当前采集到的指纹图像到软件的显示区域;
三、 软件指令详解
3.1 初始化 部分:
3.1.1 打开设备:打开设备,如 Demo 板为 USB 通讯的则“打开设备”选择默认值点击
“OK”即可,若为串口通讯,则选择相应的串口号进行设置后点击“OK”即可;
3.2 数据库管理 部分:
3.2.1 删除:删除指纹库内选中的单枚指纹模板;
3.2.2 清空:清空指纹库内全部指纹模板;
3.3 提示信息 部分:
3.3.1 取消当前操作:取消当前的操作,使设备回到初始状态;
3.3.2 退出程序:关闭软件;
3.4 图像管理 部分:
3.4.1 获取图像:软件从 Demo 板 DSP 内获取一副指纹图像;
3.4.2 连续获取图像:软件连续从 Demo 板 DSP 内获取指纹图像;
3.4.3 保存图像:保存当前采集到的图像到指定位置;
3.4.4 下载图像:将指定位置的图像加载到图像显示区域;
3.5 指纹录入 部分:
3.5.1 录入模板:录入一枚指纹到指纹库的指定地址;
3.5.2 连续录入:连续录入指纹到指纹库,指纹库内地址为连续地址;
3.6 比对 部分:
3.6.1 单一比对:选择要匹配的指纹模板,然后将手指放到传感器上采集图像进行匹配,匹配信息在上方的显示区域显示;
3.6.2 搜索:搜索当前指纹库内的模板与采集到的指纹图像进行比对,比对信息在上方的显示区域显示;
3.6.3 连续搜索:连续搜索当前指纹库内的模板与采集到的指纹图像进行比对,比对信息在上方的显示区域显示;
3.8 图像处理演示 部分:
3.8.1 路径:显示当前装载图像的绝对路径;
3.8.2 原始图像:获取设定路径的原始图像;
3.8.3 细化图:原始图像转换为细化图;
3.8.4 二值图:原始图像转换为二值图;
3.8.5 特征点细化图:从原始图像提取特征点细化图;
