StarCAM绘图套料软件最新版是款非常优秀且又相当出众对的电脑图形绘图软件,StarCAM绘图套料软件最新版由套料模块、绘图模块、数控代码仿真模块组成，StarCAM绘图套料软件可以在电脑上进行编排、标注、加工等，且一定程度上提高工作效率。

StarCAM绘图套料软件功能特点

　　一、文件菜单，与多数软件相同。

　　1、打开文件：只能打开CAM图形文件。但STARCAM

　　可以导入CAD文件进行编辑修改，以CAM文件格式存储。

　　2、利用导入可以打开标准CAD的DWG、矢量格式DXF

　　图形文件和数据转换IGES格式文件。

　　导出只能形成DWG、DXF文件。

　　3、支持打印实体图形列表和屏幕打印。

　　4、零件数据是图形文件的简单说明。

　　二、编辑菜单：

　　1、最实用的是“智能修剪”。可以说优于CAD的修剪工具。

　　2、还有缩放和编辑图形功能。编辑点位置、线长度和实体线延伸等。由于是指令点方式，也优于CAD的拉伸的精度，用起来较慢。

　　三、显示：

　　1、最有特色的是显示设置，可以自动标注尺寸。

　　2、可按DXF图层默认层颜色显示。

　　四、绘图：因为是指令+鼠标式绘图方式，与CAD略有不同。真正用起来还是比较快(一定要习惯这种方式。)

　　1、画直线：有屏幕点、坐标点等。可以理解屏幕点就是用鼠标点击形成;坐标点是指令框输入。其它雷同。总之，用熟后会感觉比CAD还快，只是没有随意性，在点受约束感。

　　2、绘制圆弧和平行线有方向性，需要鼠标点击来确定。其它雷同。

　　五、“构件”菜单：是一个编辑项工具。

　　1、 值得说明的是，多数指令是针对指定点中心现的(如开槽)角过渡等。这一点不同于CAD(优于CAD)。其它与CAD雷同。应用中注意圆弧、凹口或凸的方向性。

　　2、第一距离为第一点或起点距离。第二距离为第二点。

　　3、桥接：是STARCAM的特点为之一。加工零件时可不重新割矩，直接进行下一个零件加工。搭一个小桥，可减少零件切割的穿孔数。

StarCAM绘图套料软件软件特色

　　1、绘图模块

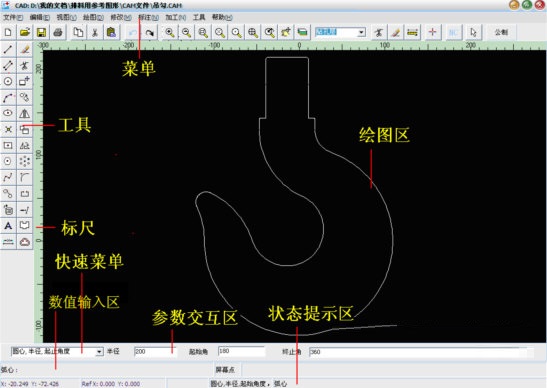

　　可完成切割零件的图形绘制、编辑、缩放、拷贝、阵列、旋转等操作;支持其它格式的CAD图形文件(如：CAM、DXF、DWG、IGES)的导入编辑和导出操作，支持用户图库管理;并可对CAD图形进行优化处理。可对零件生成切割路径和数控加工所需的加工代码。

　　2、套料模块

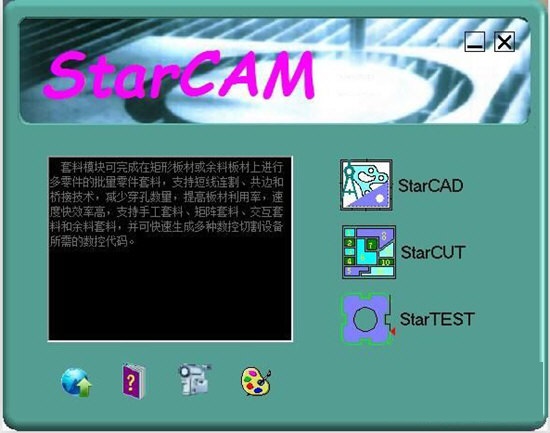

　　可完成在矩形板材或余料板材上进行多零件的批量零件套料，支持短线连割、共边和桥接技术，减少穿孔数量，提高板材利用率，速度快效率高，支持手工套料、矩阵套料、交互套料和余料套料，并可快速生成多种数控切割设备所需的数控代码。

　　3、仿真模块

　　可对以上两模块生成的NC代码进行计算机图形仿真，并可单步运行、逐步跟踪，支持仿真过程中的NC代码编辑修改，可验证NC代码的正确性和合理性，提高生产效率，并可对加工成本进行估算。

StarCAM绘图套料软件更新日志

　　1、自动位置捕捉功能

　　2、窗口标尺显示功能

　　3、增加实体选中时的特殊显示功能

　　4、增加了刀具路径补偿后的尖角过渡处理

　　5、支持对其它图形文件格式的导入编辑

　　6、智能修剪功能

　　7、增加了用户图库管理功能

　　8、自动路径设置功能

　　9、CAD清除与CAD压缩功能

　　10、套料模块中增加了短线连割功能

　　11、套料模块中增加了全共边排料功能

　　12、套料模块中增加了画线桥接功能

　　13、增加了生成余料板材和余料套料功能

　　14、增加了控制文件修改工具，用户可按所用控制系统的代码格式编辑NC代码
