protel 99se

protel 99se官方版是一款功能强大的电路原理设计图和PCB软件，protel 99se最新版拥有EDA设计功能，可以进行原理图的设计、印制电路板的设计、PCB板的设计等，protel 99se官方版采用了设计库管理模式，能够支持联网模式，并且具有很强的数据交换能力和开放性及3D模拟功能。

protel 99se功能介绍

　　1.多图纸设计

　　一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

　　2.原理图连线设计

　　确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

　　3.检查原理图电性能可靠性

　　打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

　　4.同步设计

　　在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

　　5.建立材料清单

　　打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。

　　6.原理图仿真

　　Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

　　在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

　　7.布线设计

　　Protel 99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

　　8.信号完整性分析

　　Protel99se包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲.下冲.阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

protel 99se安装方法

　　在pc下载网，下载protel 99se官方版软件包，解压，运行“exe.文件”

　　双击打开，进入安装向导，单击Next

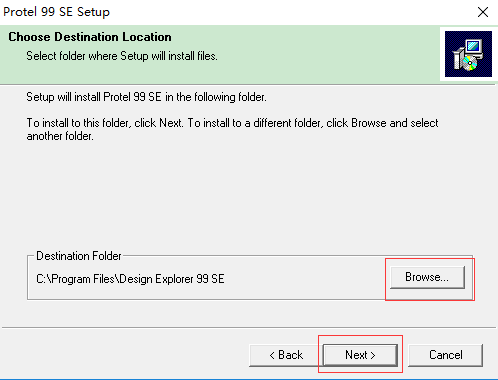

　　选择安装位置，默认c盘，点击Next

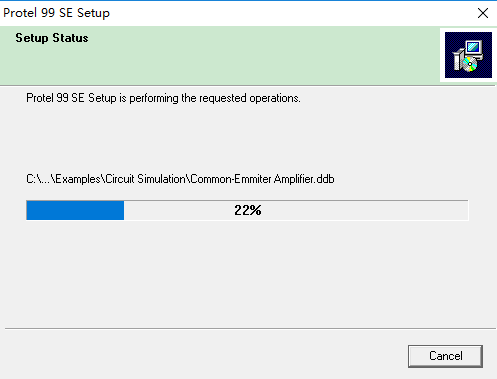

　　protel 99se官方版正在安装，耐心等待一下

　　安装完成，点击Finish，退出安装向导

protel 99se常见问题

　　一、Protel99se中常见的ERC错误

　　1、Multiple net names on net:检测“同一网络命名多个网络名称”的错误

　　2、Unconnected net labels:“未实际连接的网络标号”的警告性检查

　　3、Unconnected power objects:“未实际连接的电源图件”的警告性检查

　　4、Duplicate sheet mnmbets:检测“电路图编号重号”

　　解决方法是：在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。

　　5、Duplicate component designator:“元件编号重号”

　　6、bus label format errors:“总线标号格式错误”

　　7、Floating input pins:“输入引脚浮接”

　　8、Suppress warnings:“检测项将忽略所有的警告性检测项,不会显示具有警告性错误的测试报告”

　　9、Create report file:“执行完测试后程序是否自动将测试结果存在报告文件中”

　　10、Add error markers:是否会自动在错误位置放置错误符号

　　二、怎样将原理图中的所有元件编号重置

　　把有编号的元件重置为?

　　Tools——Annotate——Reset designators——OK

　　重新编号，先变?再编号!

　　Tools——Annotate——All parts——ok

　　若是层次原理图

　　在母图中点击Tools——Annotate将Options标签下的Current Sheet Only 项的小勾去掉。

　　然后再选择Advanced Options标签下需要编号的图纸文件名前打上小勾，设置起始编号点击OK
