ParaView

ParaView电脑版是一款专门用于数据分析可视化的软件。ParaView最新版既可以运行在超级计算机上分析PB级大小的数据集，也可以运行在笔记本电脑上分析较小的数据。ParaView电脑版已经成为许多国家实验室、大学和工业界不可或缺的工具，并获得了多个高性能计算相关的奖项。

ParaView基本简介

      ParaView是一个开源的、多平台的数据分析和可视化应用。ParaView用户可以快速构建可视化，使用定性和定量技术分析他们的数据。数据探索可以在3D中交互式地进行，也可以使用ParaView的批处理能力以编程方式进行。

      ParaView是为了利用分布式内存计算资源分析极其庞大的数据集而开发的。它既可以运行在超级计算机上分析PB级大小的数据集，也可以运行在笔记本电脑上分析较小的数据，已经成为许多国家实验室、大学和工业界不可或缺的工具，并获得了多个高性能计算相关的奖项。

ParaView功能介绍

      气候研究

      气候数据分析工具(CDAT)项目将paraview与其他开放源代码工具结合在一起，使分析师能够跟踪，监视和预测气候变化。

      CFD模拟

      使用paraview的计算流体动力学(CFD)仿真使航空团队能够研究升力和阻力，从而提高设计效率。

      沉浸式数据

      通过使用paraview将自己沉浸在数据中，研究人员可以以更直观的方式交互式地探索数据。

      云分析模拟

      使用图标HighRes在德国进行云分辨率模拟

      Phasta和Paraview催化剂

      使用相和旁视镜催化剂，进行了高保真CFD仿真，以控制实际机翼轮廓。

      特殊射流穿透

      Allegra模拟可以穿透陶瓷板中的成形电荷射流。

ParaView软件特色

      1、定性和定量技术可用于快速构建可视化文件以分析其数据。

      2、使用paraview的批处理功能以3D交互模式或以编程方式浏览数据。

      3、使用分布式内存计算资源来分析非常大的数据集。

      4、可以在超级计算机上运行以分析铅水平数据集，也可以在便携式计算机上运行以获取较小的数据。

      5、它已成为许多国家实验室，大学和行业不可或缺的工具。

      6、它赢得了世界上与高性能计算有关的许多奖项。

ParaView使用方法

      启动ParaView

      在Windows上，转到开始→所有程序→ParaView 5.xx→并单击ParaView

      在Mac上，在finder中，转到ParaView目录(在安装ParaView的应用程序目录中)，然后单击“ paraview”。

      在Linux上，进入ParaView目录(您在其中下载了ParaView)，然后键入“ paraview”。

      启动画面

      在启动屏幕包括两个重要的环节。这两个链接也可以从“ 帮助”菜单中找到。它们是“ 入门指南”和“ 示例可视化”。

      入门指南

      《入门指南》是一个两页的微型教程，显示了ParaView的基本用法。

      可视化示例提供了三个完整的可视化。然后，您可以使用ParaView管道。

      帮助菜单

      打开can.ex2

      打开can.ex2。

      can.ex2是Examples文件夹中ParaView附带的数据集之一。

      在ParaView中，单击文件→打开。左上角有一个名为“示例”的文件夹。进入这个文件夹。选择can.ex2。单击确定。

      根据属性选项卡中，选择所有的变量使用正方形标签变量的左侧。

      点击应用。

      关闭ACCL的节点变量。由于选择的任何变量都会占用内存，并且由于某些数据集非常庞大，因此用户通常只会读入运行所需的数据。

      点击ACCL，关闭复选框。

      申请。

      屏幕现在应该看起来像这样。(正方形将显示为红色，因为ParaView默认为按块着色，而我们看到的块为红色。)您正在查看罐子所在的盘子的底部。

      让我们移动3d对象。用抓罐左鼠标按钮。尝试中央按钮。使用右按钮再试一次。再次按住键尝试所有三个。再按一次X，Y和Z键。

      将鼠标放在罐子的一角。现在，按住键，然后上下移动鼠标。您可以放大和缩小该位置。

      请注意，can数据集被涂成两种颜色-

      要更改表示形式，请将Surface更改为Wireframe(在Help下方)。然后，将其更改为Surface with Edges。最后，将其转回到Surface。

      更改用于颜色的变量。将其从“ 纯色”更改为“位移”(点DISPL)。(位于“ 源”菜单下面。)所有内容应变为蓝色。

      使罐头动画一帧。罐子窗口的正上方是动画控件。单击带有箭头的向右箭头一次。盘子变成红色。

      发生了什么：罐数据集中有位移信息。我们实际上是将印版放入罐中，并且整个对象都在移动。

      提示：我们的颜色图设置不正确。需要在整个位移范围内进行设置，以便从蓝色渐变为红色。

      警告：非常非常大的数据可能需要很长时间才能处理。除非必须使用非常大的数据集，否则不要为数据设置动画。

      单击单个右箭头，直到模拟结束。

      单击重新缩放到数据范围按钮。

      使用动画控件向左最远的箭头快退，然后再次单击单个向右的箭头。

      取回GUI组件

      如果您不小心关闭了“属性”选项卡，“信息”选项卡或“管道”选项卡，请从“ 视图”菜单再次打开它们。

      如果您不小心取消了其中一个标签的位置，只需将其拖回原位，等待灰色阴影出现，然后将其放到位。

ParaView安装步骤

      1.在pc下载网下载ParaView最新版软件包

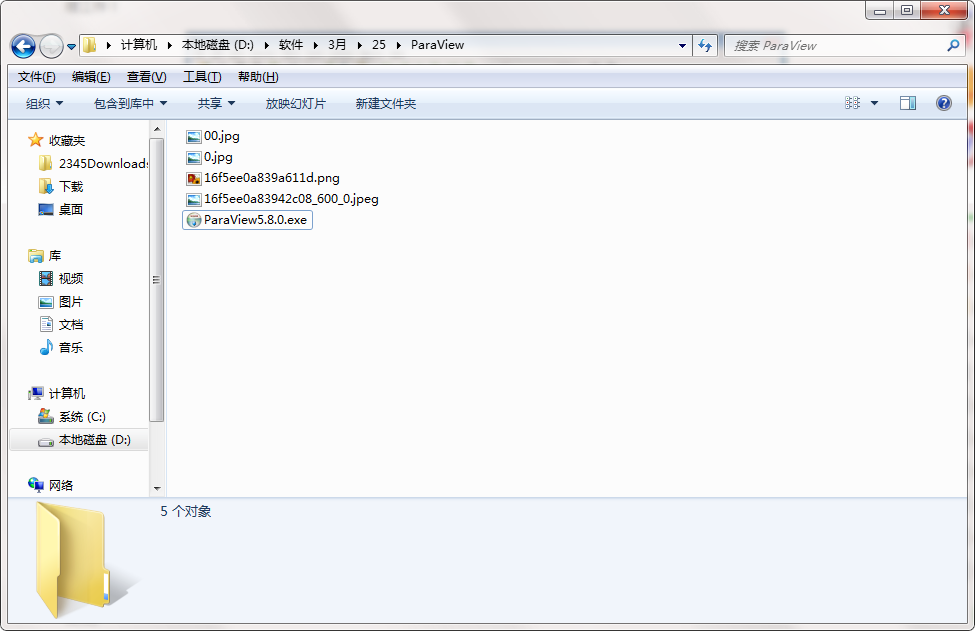

      2.解压ParaView软件，运行文件

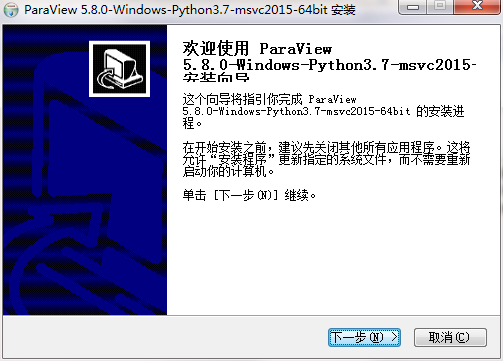

      3.双击打开,进入ParaView软件界面，点击下一步

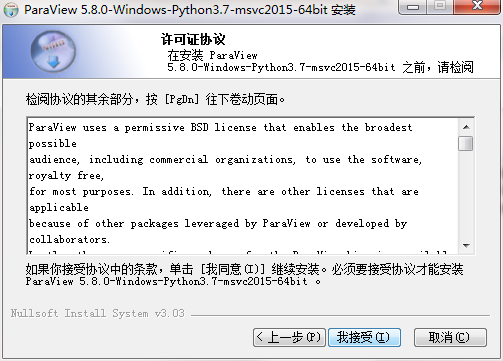

      4. 请仔细阅读下面的安装许可协议，是否接受上述许可证协议的所有条款，点击我同意，点击下一步

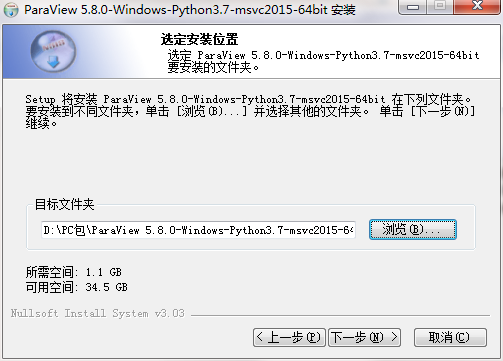

      5.选择目的地位置，软件将被安装到以下列出的文件夹中，要选择不同位置，建入新的路径，点击下一步

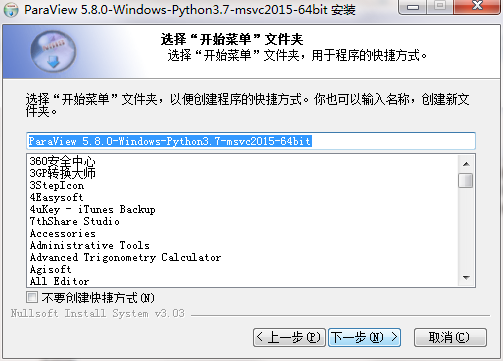

      6.创建快捷方式文件夹，快捷方式图标将在下面指出的文件夹中创建。点击下一步

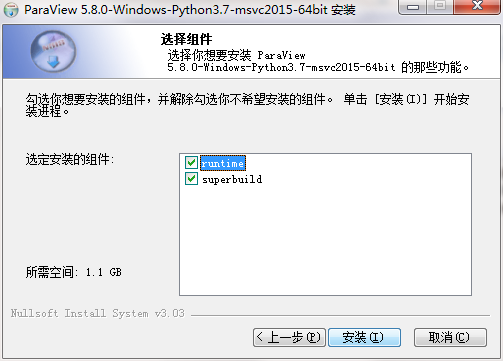

      7.选择安装组件，勾选你想要安装的组件，并解除勾选你不想要安装的组件，单击安装

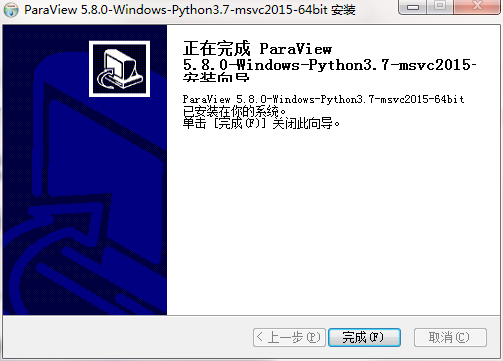

      8.点击完成，ParaView软件安装成功

       1.对部分功能进行了优化

      2.解了好多不能忍的bug
