superellipsoid

superellipsoid官方版是一款实用的草图大师辅助插件。superellipsoid最新版参数值有两个垂直值，一个用于水平剖面, 一个用于垂直剖面，每个值都是介于-99 和 + 99 之间的整数。superellipsoid官方版支持纬度和经度线控制创建几何的程度。线条越多, 表面越平滑。

superellipsoid基本简介

      superellipsoid官方版是款可以安装在草图大师软件上的辅助插件。用户可以通过安装这款扩展插件程序快速生成超级椭球，可以自由设定各参数，包括XYZ轴长度、垂直参数、圆角参数、经度值和纬度值等，方便快捷，非常好用，不容错过。

superellipsoid使用说明

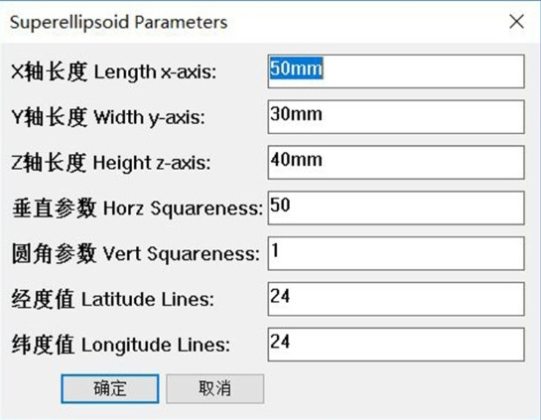

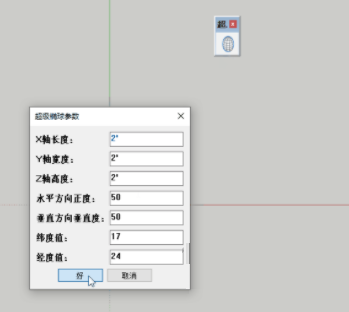

      superellipsoid官方版从 "绘图" 菜单 (绘图 > Superellipsoid) 中访问。这将打开一个对话框来输入 superellipsoid 参数值。有两个垂直值。一个用于水平剖面, 一个用于垂直剖面。每个值都是介于-99 和 + 99 之间的整数。纬度和经度线控制创建几何的程度。线条越多, 表面越平滑。单击 "确定" 后, superellipsoid 将创建为组件, 并激活组件放置工具以定位模型中的 superellipsoid。该对话框会记住草图大师会话之间的值。

      superellipsoid是一个3D 形状, 它在椭圆形 (具有平滑的圆形形状) 和矩形框 (带有尖角) 之间变化。如果所有三维度都相等, 则该形状在球面和多维数据集之间会有所不同。基本上, superellipsoid 是 superellipse 的3D 表亲。如果你水平或垂直切片, 横断面是 superellipse。因此, superellipsoid 有两种垂直的测量方法: 一个用于水平 superellipse 剖面, 一个用于垂直 superellipse 横截面下面的 superellipsoids 已经安排好了, 这样当你沿着红轴移动时, 水平剖面就会变得更像正方形, 而垂直截面在沿着绿色轴移动时会变得更方形。

      正如superellispe 插件主题所描述的, 允许负的垂直度值。下面的图片考虑到正面和负面的垂直度值。superellipsoids 的排列方式是, 沿红色轴的水平垂直度值从-90 到 +90 不等, 垂直矩形值沿绿色轴的-90 到 +90 不等。

superellipsoid使用方法

      第一步：superellipsoid官方版使用时打开SketchUp2018，单击菜单栏中的"窗口"——再点击"扩展程序管理器"

      第二步：再单击"安装扩展程序"

      第三步：单击选择"RBZ格式的插件文件"，然后点击右下角"打开"。

      (注意如果该插件需要运行库就必须先安装运行库，比如：RBC系列、Fredo6系列、NewSUTool速图插件集等都需要安装运行库)。

      1.对部分功能进行了优化

       2.解了好多不能忍的bug
