HGCAD是一款CAD设计软件的辅助设插件，提供图框、标题栏、明细表等标准化制图工具，并支持比例自动适配和标注背景消除等功能。HGCAD在绘制螺母等标准件时，通过专业化的工具集实现快速建模与参数化设计，帮助用户减少重复劳动，提高绘图精度和一致性。

      HGCAD怎么画螺母?HGCAD画螺母的操作步骤

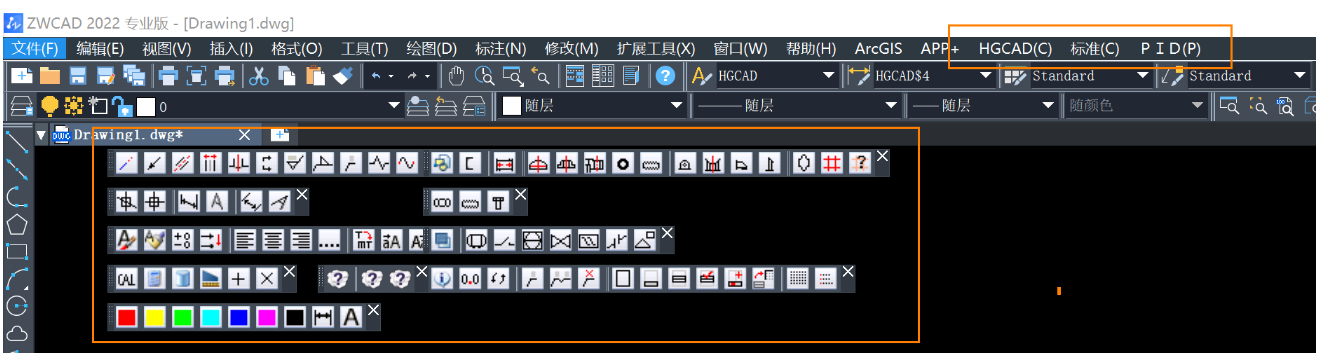

      1、启动安装好HGCAD插件的中望CAD。

      2、点击“视图”，选择“三维视图”，选择“东南等轴测”，将将视图转换到三维的东南测角。

      3、为了作图方便我们在CAD最下面的工具栏中打开“正交”和“对象捕捉“。

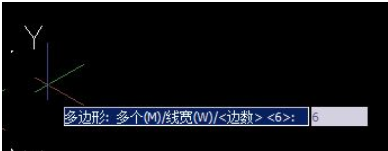

      4、然后选择“正多边形命令”，输入“6’，“内切于圆”选择正六边形。

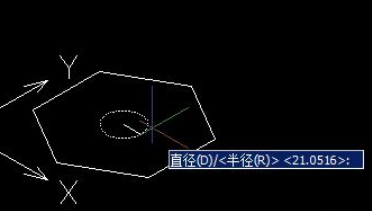

      5、拉出一个合适大小的正六边形，选择画圆工具，选择以正六边的中心为圆心，画一个略小的圆形。

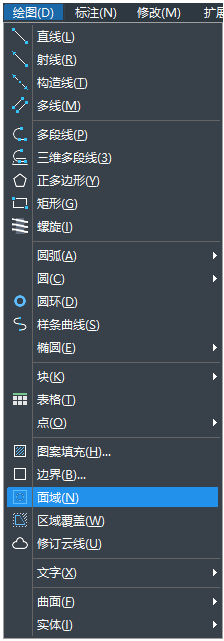

      6、打开最上端的“绘图”点击“面域”，将正六边形和圆建立为面域。

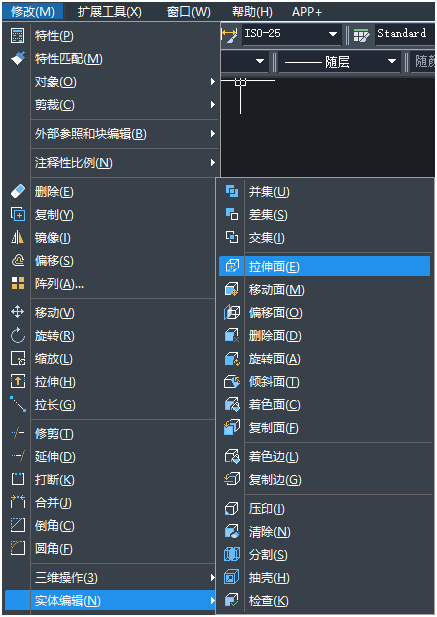

      7、点击最上面工具栏的“修改”点击“实体编辑”再点击“拉伸面”。

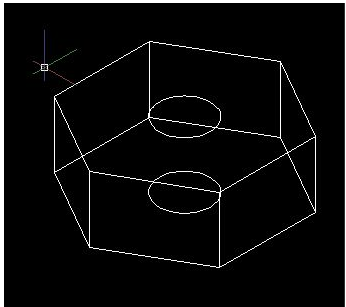

      8、将正六边形和圆拉伸高度设为“20”，角度为0.高度可以根据正六边形的大小而决定。

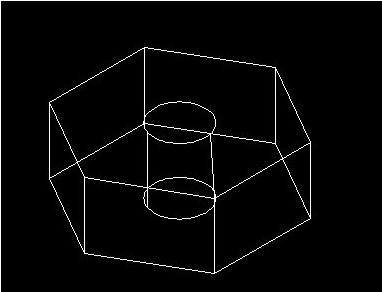

      9、中心的两个圆用直线连上;这样螺母就用拉伸面命令绘制出来了。

      HGCAD支持简体中文界面，操作便捷，可提供智能化扩展功能，能够显著提升设计效率。通过HGCAD绘制螺母，不仅优化设计流程，还降低误差，让设计效率得以提高。
